Как соединять светодиодную ленту между собой. Что лучше коннекторы или пайка?
Золотое правило монтажа любых электрических систем – это минимальное количество соединений. На светодиодные ленты это правило также действует.
Но что делать, если не получается выполнить всю работу одним куском? Соединение светодиодной ленты между собой – задача которую можно решить разными способами.
Правила соединения лент
Запомните главное правило монтажа светодиодных лент – не стыковать друг с другом два куска длиною 5 метров. Дело в том, что в мощных светодиодных лентах протекает большой ток. Например, для SMD 5050 60 led/метр – мощность равняется 14.4 Вт/м. Это значит, что при 12В напряжения, на каждый метр нужно более 1 ампера тока.
В светодиодной ленте роль кабеля-проводника выполняют медные дорожки, нанесенные на гибкое основание. Их сечение рассчитано на работу 1 бухты, длина которой – 5 метров.
Поэтому соединение нескольких кусков в одну цепь производится в двух случаях:
Выход из строя фрагмента – случай ремонта;
резкий изгиб поверхности – лентой нельзя огибать повороты с радиусом менее 5 см, могут повредиться токоведущие дорожки.
При отрезании помните, что резать можно около контактных площадок по разметке, на куски, кратные 3 светодиодам.
Используем коннекторы
Стоит сразу отметить, что этот способ более простой, более дорогой и достаточно надежный.
Прежде чем приступать к соединению, найдите контактные пятаки. На разных типах ленты они похожи и располагаются по линии реза. Место разреза обозначается либо линией черного (белого) цвета, либо такой же линией с пиктограммой ножниц (см. выше).
Коннекторы бывают двух разновидностей:
Для одноцветной ленты;
для RGB.
Второй фактор, по которому можно классифицировать соединители:
Коннекторы с проводами;
коннекторы для стыкового соединения.
Проводной коннектор
Коннектор для соединения светодиодной ленты с проводами – тип коннектора, который нужен для поворотного соединения фрагментов или подключения к блоку питания.
Для соединения светодиодной ленты и коннектора, нужно сначала подготовить ленту. Если она покрыта слоем влагозащитного покрытия – снимите до такой степени, чтобы непокрытыми остались только контакты.
Чтобы очистить контактные площадки от окислов, протрите их с помощью жесткого ластика, зубочистки или деревянного конца спички – мягкий материал не повредит их, но снимет окисления.
После подготовки заведите контактные пятаки под подпружиненные контакты. Провода на таких коннекторах обычно имеют разные цвета:
Плюс – красный провод;
минус – черный.
Однако при подключении проверяйте какой из контактов с каким из проводов стыкуется.
Вот так выглядят коннекторы для RGB. Отличий в соединении нет.
Коннектор беспроводной для соединения встык
Как соединить светодиодную ленту без пайки в стык? Для этого нужны специальные коннекторы без проводов.
Используйте соединитель светодиодной ленты без пайки. Это очень удобно при замене вышедшего из строя фрагмента, такой соединитель практически не заметен и отлично подойдет для монтажных работ, когда у вас уже нет целой бухты, а есть только остатки и обрезки.
Недостатки этого способа соединения:
Коннекторы, хоть и стоят недорого, однако их тоже нужно купить;
со временем контакты окисляются и происходит обрыв цепи.
Второй способ – пайка паяльником
Теперь рассмотрим более надежный и дешевый контакт. Пайка – это соединение двух элементов с помощью свинцово-оловянного припоя, например, ПОС-61 (один из наиболее распространенных).
Как соединить светодиодную ленту между собой с помощью паяльника? Для пайки нужно иметь навыки простейшей пайки и немного материалов и инструментов:
Паяльник с тонким или средним жалом (более 4-х миллиметров неудобно, но зависит от навыков);
припой (ПОС-61);
флюс (флюс, гель, канифоль, ФКС – любой бескислотный флюс);
провода для соединения.
Греем паяльник, припоем и флюсом залуживаем контактные дорожки и припаиваем провод.
Ничего сложного нет, но прислушайтесь к нескольким советам:
Обязательно зачистите контактные площадки, это ускорит скорость лужения и уменьшит вероятность дальнейшего перегрева ленты;
не грейте ленту паяльником дольше 10 секунд, лучше сделайте паузу и дайте ей остыть. В противном случае у вас оторвутся пятаки и придется отрезать фрагмент или подпаиваться к тонким токопроводящим дорожкам;
пользуйтесь третьей рукой для поддержки ленты и проводов.
Что нужно знать

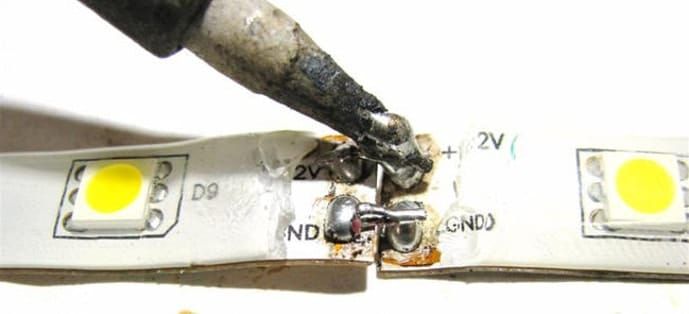

Не соединяйте каплей припоя – он довольно хрупкий и при малейших деформациях лопнет. Стыковое соединение можно выполнять куском провода. На фото два куска ленты спаяны тоненькой проволокой, наподобие той, что в витой паре.
Существует более экзотический вариант пайки, при котором две ленты паяются внахлест. Лента зачищается с обеих сторон, а затем стыкуются нижняя контактная дорожка одного куска, с пятаком другого.
Описанный выше вариант пайки — плохое решение. Во-первых соединение хрупкое и ничем не усиленное. Во-вторых при сквозной пайке лента сильно прогревается, что чревато ее выходом из строя.
Предпочтительнее использовать пайку, так как она дешевле и обеспечивает надежный контакт, но быстрее использовать коннекторы. Они помогут сэкономить время при монтаже и последующем ремонте крупных декоративных или осветительных светодиодных систем!
