Активный IR датчик движения «Барьер» без корпуса
Технические данные;
- Дистанция обнаружения; от 10 см до 200 см.
Количество активных лучей – 1. - Длинна световой волны — 940 нм.
- Напряжение питания –»Барьер DYI» — от 7 до 24 вольт постоянного тока.
- Напряжение питания –»Барьер DYI — 05» — 5 вольт постоянного тока.
- Потребляемый ток – не более 20 мА.
- Температура работы — от -25 до +60 Г Цельсия.
- Исполнение датчика (коллектора) — плата покрытая полиуретановым лаком.
- Исполнение датчика (эмиттера) — пластмассовый держатель светодиода , с установленным инфракрасным светодиодом.
- Габаритные размеры платы(коллектора) — 25 х 15 мм.
- Габаритные размеры датчика (эмиттера) — 16 х 10 мм- резьба 8 мм.
Активный IR датчик движения Барьер
Состав комплекта;
- Датчик (коллектор) круглая плата диаметром 25 мм, с разъемом для подключения проводов питания и выхода сигнала — 1 шт.
- Датчик (эмиттер) — пластмассовый держатель светодиода , с установленным инфракрасным светодиодом — 1 шт.
- Гарантийный талон — 1
Однолучевой активный инфракрасный датчик движения Барьер служит для применения в качестве датчика присутствия в контролерах интеллектуальной подсветки «АРГОС» или других конструкций требующих наличия датчиков движения.
Дистанция обнаружения датчика до 200 см, позволяет контролировать лестницы с шириной пролета до 200 см.
Датчик имеет собственный помехозащищенный протокол передачи сигнала, на пульты ДУ не реагирует.
( датчик может работать и на более дальние дистанции, максимальную дистанцию работы можно проверить экспериментально для конкретного варианта датчика)

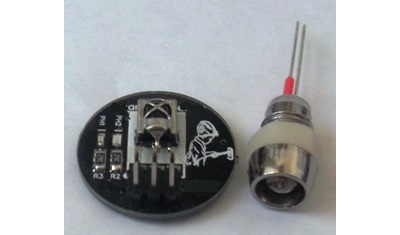

Датчик конструктивно сделан в виде двух деталей установленных друг на против друга.
- Датчик (коллектор) круглая плата диаметром 25 мм, с разъемом для подключения проводов питания и выхода сигнала.
- Датчик (эмиттер) — пластмассовый держатель светодиода , с установленным инфракрасным светодиодом.
Датчик имеет два светодиода индикации
Зеленый — горит при отсутствии препятствия перед датчиком.
Красный — горит при наличии препятствия перед датчиком.
Датчик (коллектор) позволяет реализовать два варианта выхода сигнала.
Выход 1 — в исходном состоянии на выходе присутствует 0, при пересечении датчика на выходе появляется сигнал положительной полярности 5 вольт.
Выход 2 — в исходном состоянии на выходе присутствует сигнал положительной полярности 5 вольт, при пересечении датчика на выходе появляется 0 вольт.
Активный IR датчик движения «Барьер» схема подключения.
Пример установки датчика в балясину, возможны и другие варианты установки.
