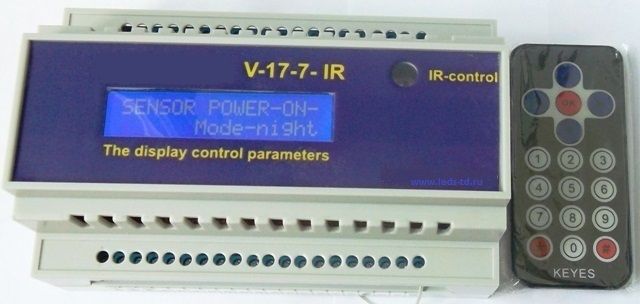

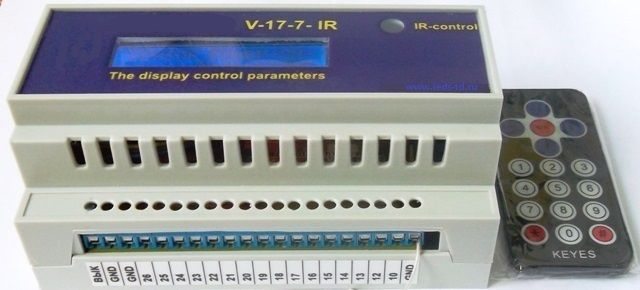

Контроллер автоматической подсветки лестницы V 17- 7 IR, комплект подсветки лестницы "PROFESSIONAL 16"
Технические параметры. | |
|
|
Состав комплекта. | |
Светодиодные ленты, источник питания 12 В в стандартный комплект «АРГОС V 17- 7 IR» не входят. ***базовая модель контроллера на 16 каналов, на каждый последующий канал цена рассчитывается отдельно. |
Возможности настройки контроллера. | |

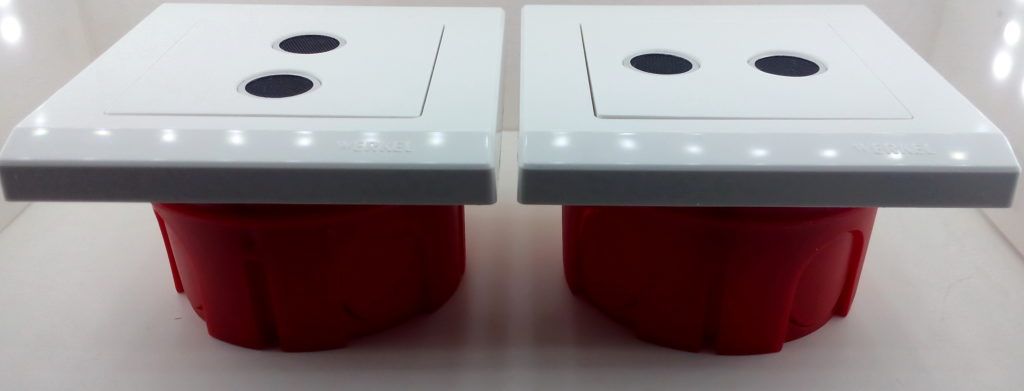

1. Выбор количества ступенек – до 26, (но не более физически установленных ключей на плате в зависимости от заказа). 2. Общая яркость подсветки лестницы (1%- 100% ) – задается в настройках контроллера. 3. Скорость последовательного плавного включения подсветки ступенек (0,2- 2,5 сек) – задается в настройках контроллера. 4. Включение и яркость дежурной подсветки первой и последней ступенек лестницы (0%- 100% ), — задается в настройках контроллера. 5. Время задержки выхода, после окончания цикла работы лестницы (1- 240 сек ), — задается в настройках контроллера. 6. Настройка датчика освещения , — задается в настройках контроллера. 7. Настройка времени срабатывания датчика освещения (1- 240 сек), — задается в настройках контроллера. 8. Включение и выключение подсветки ЖК индикатора, — прямая команда с пульта управления. 9. Расстояния срабатывания датчиков расстояния — Ультразвуковые датчики расстояния — от 10 до 150 см (расстояние устанавливается на датчике) — PIR – датчики присутствия. – от 3 до 5 м — Сенсорные датчики присутствия. – до 4 см. |

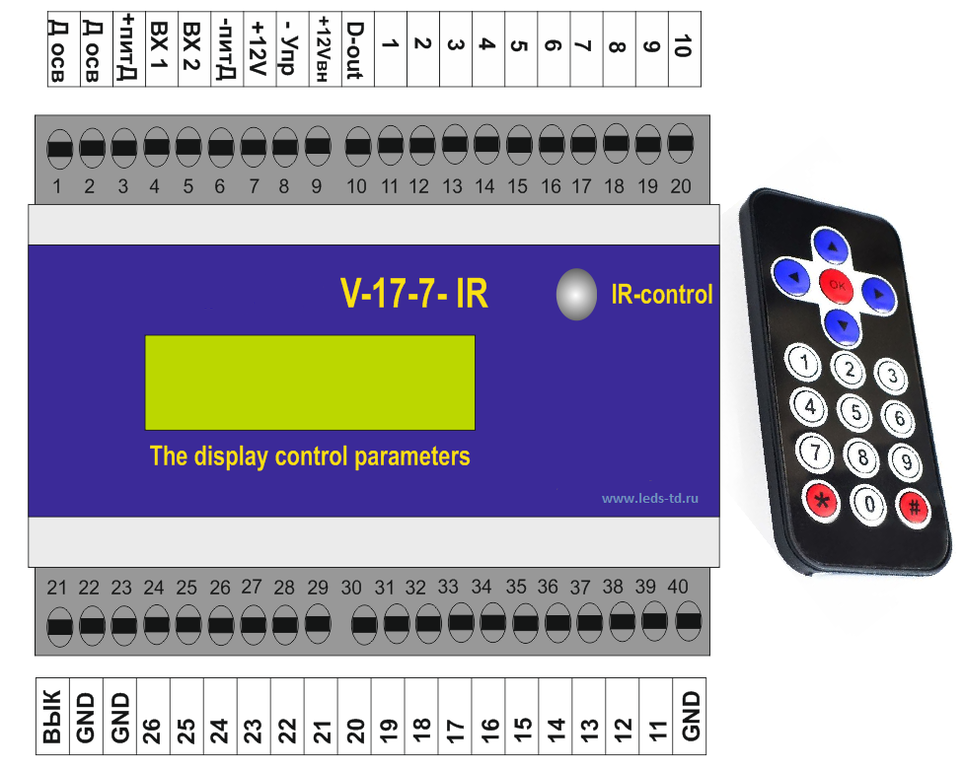

Вход 1 — Д осв – вход подключения датчика освещения.
Вход 2 — Д осв – вход подключения датчика освещения.
Вход 3 – (+) пит Д — вход подключения датчиков присутствия.
Вход 4 – ВХ 1 — вход подключения датчиков присутствия.
Вход 5 – ВХ 2 — вход подключения датчиков присутствия.
Вход 6 – (-) пит Д — вход подключения датчиков присутствия.
Вход 7 – (+)12 V — вход подключения питания 12 вольт контроллера.
Вход 8 – (-) Упр – общий провод подключения резервного блока питания.
Вход 9 – (+)12 V — вход подключения питания 12 вольт контроллера к дополнительному блоку управления и питания контроллера (используется для отключения основного блока питания в нерабочее время).
Вход 10 – Выход сигнала управления дополнительного блока управления и питания контроллера.
Вход 11 – Выход LED 1 канал управления.
Вход 12 – Выход LED 2 канал управления.
Вход 13 – Выход LED 3 канал управления.
Вход 14 – Выход LED 4 канал управления.
Вход 15 – Выход LED 5 канал управления.
Вход 16 – Выход LED 6 канал управления.
Вход 17 – Выход LED 7 канал управления.
Вход 18 – Выход LED 8 канал управления.
Вход 19 – Выход LED 9 канал управления.
Вход 20 – Выход LED 10 канал управления.
Вход 21 – Вход контакта управления проходным выключателем.
Вход 22 – GND вход контакта управления проходным выключателем, так же может использоваться как общий провод питания LED лент .
Вход 23 – GND общий провод питания LED лент.
Вход 24 – Выход LED 26 канал управления.
Вход 25 – Выход LED 25 канал управления.
Вход 26 – Выход LED 24 канал управления.
Вход 27 – Выход LED 23 канал управления.
Вход 28 – Выход LED 22 канал управления.
Вход 29 – Выход LED 21 канал управления.
Вход 30 – Выход LED 20 канал управления.
Вход 31 — Выход LED 19 канал управления.
Вход 32 — Выход LED 18 канал управления.
Вход 33 — Выход LED 17 канал управления.
Вход 34 — Выход LED 16 канал управления.
Вход 35 — Выход LED 15 канал управления.
Вход 36 — Выход LED 14 канал управления.
Вход 37 — Выход LED 13 канал управления.
Вход 38 — Выход LED 12 канал управления.
Вход 39 — Выход LED 11 канал управления.
Вход 40 – GND общий провод питания LED лент.
Монтажная схема системы подсветки лестницы при использовании одного блока питания.
- Датчик освещенности подключается к красному и зеленому проводу кабеля, полярность подключения не имеет значения.
- Проходной выключатель подключается к красному и зеленому проводу кабеля, полярность подключения не имеет значения.
- Кабели датчика освещенности и проходного выключателя – взаимозаменяемы.
Произвести установку датчиков расстояния.
Датчики должны быть установлены обязательно в начале первой и последней ступени лестницы. Для удобства монтажа на датчике имеется разъем для подключения проводов. Если есть необходимость, длину кабеля датчиков можно увеличить до 150 м.
Согласно монтажной схеме подключить светодиодные ленты датчики расстояния, датчик освещения.
ЖЕЛАТЕЛЬНО ПРОВЕРИТЬ РАБОТУ УСТАНОВЛЕННЫХ НА СТУПЕНИ ЛЕНТ ДО ПОДКЛЮЧЕНИЯ К КОНТРОЛЕРУ, МЕТОДОМ ПОДАЧИ ПИТАНИЯ ОТ БЛОКА ПИТАНИЯ 12 ВОЛЬТ НА ЛЕНТЫ, С ВИЗУАЛЬНЫМ КОНТРОЛЕМ РАБОТЫ КАЖДОЙ СТУПЕНИ ЛЕСТНИЦЫ!!! РЕКОМЕНДУЕТСЯ ПРОВЕРКУ КАЖДОЙ СТУПЕНИ ЛЕНТЫ ПРОВОДИТЬ НЕ МЕНЕЕ 30 МИНУТ, ДЛЯ ВЫЯВЛЕНИЯ БРАКА В ЛЕНТЕ.
Проходные выключатели устанавливаются при необходимости, контролер может работать без проходного выключателя.
После этого проверить правильность подключения всего оборудования.
Подключить блок питания согласно монтажной схеме с одним или двумя блоками питания.
Подать питание и приступить к настройке.

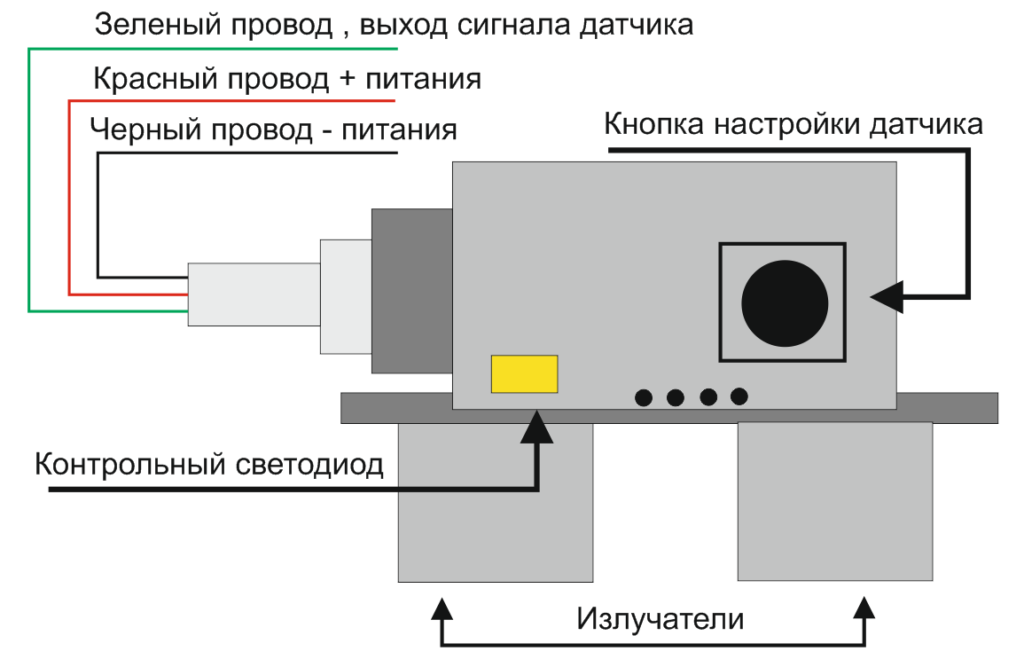

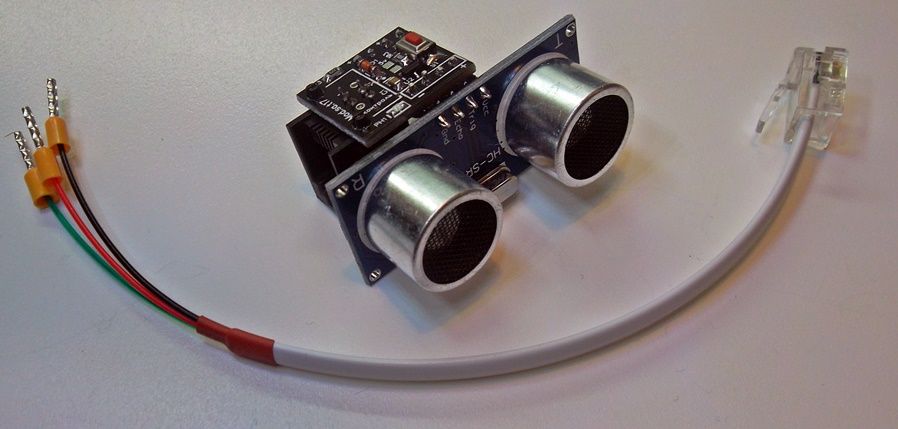

Ультразвуковой датчик с автоматической настройкой зоны работы
Внимание: Цветовая маркировка может отличатся в зависимости от производителя кабеля, просим при подключении датчика руководствоваться ярлыком прилагаемым к датчику при поставке.
Область применения.
Применяется в качестве датчика присутствия контроллера в случае необходимости ограничить зону работы датчика для исключения ложного срабатывания вне контролируемой зоны работы лестничного контроллера
Описание работы
Стандартный датчик движения может захватить объект вне зоны лестничного пролета и контроллер будет работать некорректно. Ультразвуковой датчик с автоматической настройкой зоны работы (Ultrasonic sensor with auto-tuning operation zone), позволяет с легкостью избавится от данного неудобства ограничивая дистанцию срабатывания, для калибровки датчика не нужно никаких действий кроме нажатия единственной кнопки на плате контроллера работы датчика.

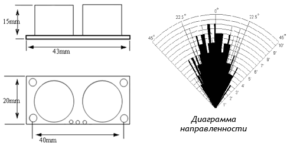

Технические данные:
Напряжение питания — от 7 до 24 вольт постоянного тока.
Ток потребления — до 20 ма , в режиме срабатывания.
Расстояние чувствительности датчика — от 10 см до 250 см.
Рекомендуемая зона работы датчика — от 50 см до 100 см
Напряжение на сигнальном выходе датчика — 0,6 вольт в режиме ожидания, 4,8 – 5,1 вольт в режиме срабатывания.
Установить датчик можно на любую ровную вертикальную поверхность, с рекомендуемой высотой от пола 10 -130 см и расстоянием 10-50 см от первой ступени лестницы. Датчик устанавливается строго вертикально относительно стены для исключения ошибки срабатывания при приближении с левой или правой стороны к датчику. Расположение сенсоров датчика может быть как горизонтальным, так и вертикальной, рекомендуется перед полной установкой датчика определить наилучшую ориентацию датчика для вашего помещения. Датчик подключается с помощью коннектора установленного на кабель прилагающийся к датчику.
Настройка датчика.
Подать питание на датчик, светодиод индикации датчика начинает мигать короткими вспышками.
Ограничить зону действия датчика , поставив экран или попросить встать помощника.
Нажать кнопку на плате датчика не менее 5 сек, загорится непрерывно светодиод индикации режимов датчика. Отпустите кнопку. Датчик настроен.
Проверьте зону работы датчика, при нахождении в зоне работы препятствия светодиод индикации режимов датчика будет мигать с удвоенной частотой.
Подождите 1 минуту для полного входа датчика в рабочий режим.
