Ультразвуковой датчик с автоматической настройкой зоны срабатывания.
Ультразвуковой датчик с автоматической настройкой зоны срабатывания.
Ультразвуковой датчик с автоматической настройкой зоны срабатывания.
Ультразвуковой датчик с автоматической настройкой зоны срабатывания.
Ультразвуковой датчик с автоматической настройкой зоны срабатывания.

Ультразвуковой датчик с автоматической настройкой зоны срабатывания.

1190 руб.
В корзину Купить в 1 клик


  • 1 ВАР исполнения — Напряжение питания —  от 7  до  20 вольт постоянного тока.
  • 2 ВАР исполнения — Напряжение питания —   5 вольт постоянного тока,  для АРГОС VIP.
  • Ток потребления —  до 20 ма , в режиме срабатывания.
  • Расстояние чувствительности датчика — от 10 см до 250 см.
  • Рекомендуемая зона работы датчика — от 50 см до 100 см
  • Напряжение на сигнальном выходе датчика — 0,6 вольт в режиме ожидания, 4,8 – 5,1 вольт в режиме срабатывания.


Область применения.
Применяется в качестве датчика присутствия контроллера «АРГОС» и для замены PIR датчиков контроллера «АРГОС», при  невозможности использовать PIR датчики,  в случае необходимости ограничить зону работы датчика для исключения ложного срабатывания вне контролируемой зоны работы лестничного контроллера «Аргос»
Описание работы:



sensor-l2-1 Датчик может захватить объект вне зоны лестничного пролета и контроллер будет работать некорректно. sensor-l3-2
 sensor-l4-3  Ультразвуковой датчик с автоматической настройкой зоны работы (Ultrasonic sensor with auto-tuning operation zone), позволяет с легкостью избавится от данного неудобства , для калибровки датчика не нужно никаких действий кроме нажатия единственной кнопки на плате контроллера работы датчика.  sensor-l1-4


Вариант поставки:

Ультразвуковой датчик выпускается в двух вариантах исполнения;

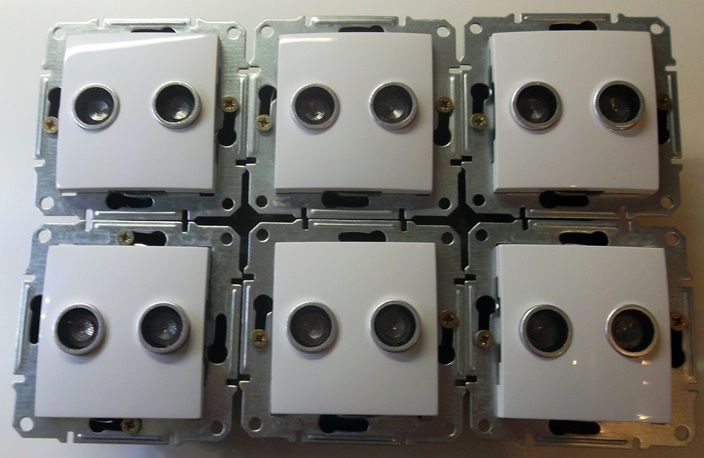

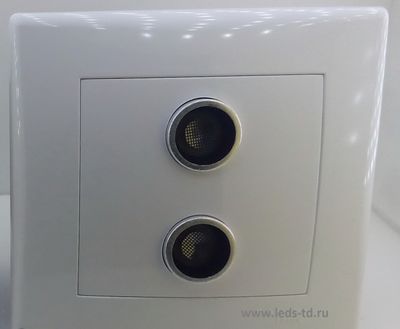

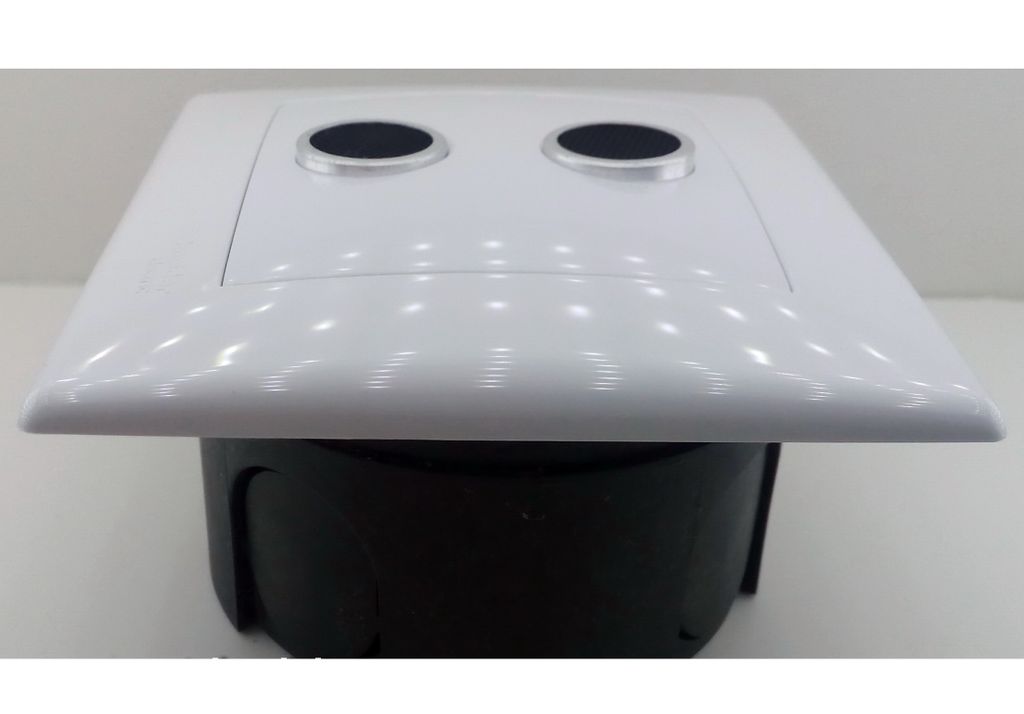

Ультразвуковой датчик в корпусе + коробка установочная  для бетонных и кирпичных стен.

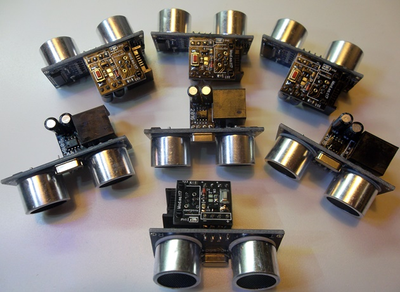

Ультразвуковой датчик без корпуса.

Установка и подключение.

SAM_2111

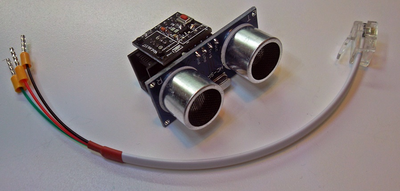

Установить датчик можно на любую ровную вертикальную поверхность, с рекомендуемой высотой от пола 10 -130 см и расстоянием 10-50 см от первой ступени лестницы. Датчик устанавливается строго вертикально относительно стены для исключения ошибки срабатывания при приближении с левой или правой стороны к датчику. Расположение сенсоров датчика может быть как горизонтальным, так и вертикальной, рекомендуется перед полной установкой датчика определить наилучшую ориентацию датчика для вашего помещения.  Датчик подключается с помощью коннектора установленного на кабель прилагающийся к датчику.

Настройка датчика.


  • Подать питание на датчик, светодиод индикации датчика начинает мигать короткими вспышками.
  • Ограничить зону действия датчика , поставив экран или попросить встать помощника.
  • Нажать кнопку на плате датчика не менее 5 сек, загорится непрерывно светодиод индикации режимов датчика. Отпустите кнопку. Датчик настроен.


Проверьте зону работы датчика, при нахождении в зоне работы препятствия светодиод индикации режимов датчика будет мигать с удвоенной частотой.

Подождите 1 минуту для полного входа датчика в рабочий режим.
